城市环境噪声系统集成开发

2D→3D，噪声溯源更加准确

从开始建设到完成验收，仅用了半年时间。

2022年6月，椒江区噪声地图建设项目开始招投标，台州市环境科学设计研究院有限公司中标并开始负责项目的具体建设内容。

2022年12月份椒江区噪声地图建设项目完成验收。

3D噪声地图如何实现？


一份完整的3D噪声地图的制作要经历五个步骤。

首先，进行各项输入数据收集和处理，包括GIS基础地理信息数据、GPS手工定位数据、RS遥感卫星数据、交通数据、车辆源强数据、噪声监测数据等，同时结合实际调研和校正工作，对数据及相关信息进行补充和调整，最终根据噪声计算软件数据要求将多类数据进行合理整合处理，汇总成噪声所需的基础数据库，为噪声计算及更新提供完整基础信息。

据了解，椒江区噪声地图建设项目建设内容包括在台电小区，台都花园，警察学校，耀达百货，中山小学，华采小区，京东电器，椒江一中，市人民检察院，台州站停车场，阳光新景小区 11 个站点各安装了一套噪声自动检测子站，在椒江一中，市人民检察院 2 个站点各安装了一套气象自动监测子站，在市人民检察院安装一套车流量自动监测子站。

然后，将符合本地实际情况的声源模型与软件中计算模型进行比较分析，结合软件的设置参数对预测模型进行修正，提高噪声整体计算精度，并完成椒江区噪声分布初步计算。

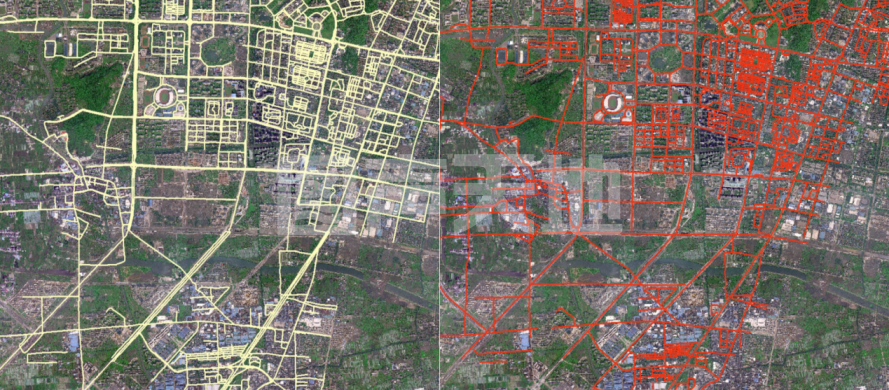

建筑物处理前


通过合并联通的建筑物、剔除不影响噪声传播的建筑物、补充原始数据中没有的建筑物后得到的地图

接下来开始进行地图的绘制，结合上述数据，先绘制区域昼夜间两张二维噪声地图。并在二维噪声地图计算数据的基础上，对建筑物立面进行离散，得到立面接收点，在此基础上进行三维计算，经过误差分析、出图，得到区域昼夜间两张三维噪声地图。

白天与夜间的二维噪声地图


二维噪声地图动态变化gif

三维噪声地图

最后，结合噪声计算数据，建立椒江区噪声地图展示平台。“平台中显示的噪声地图每隔1小时更新一次最新数据。
